单级卧式端吸离心泵

1.结构紧凑：
这款单级卧式端吸离心泵采用泵和电机一体化设计，外观精美，占地面积比传统卧式泵缩小约 30%。该泵配备 IP54 防护等级的室外电机，可直接安装在室外，无需泵房。
2.运行平稳安静：
高同心度确保性能稳定。电机与泵直接耦合，最大程度降低振动和噪音，动态平衡叶轮延长轴承寿命，改善运行环境。
3.优质机械密封：
硬质合金机械密封增强了耐磨性，确保无泄漏运行，并延长了使用寿命。
4.先进的液压设计：
创新的叶轮设计可提供高效率和卓越的性能。
5.独特的结构细节：
泵底座上的排水孔以及进出口法兰上的测压孔方便维护和监控。
6.管道友好配置：
采用水平入口和垂直出口，简化了管道布置和安装。

1. ISW卧式清水泵​​：

用于输送清水及物理化学性质类似的其他液体。适用于工业及城市给排水、高层建筑增压、园林灌溉、消防增压、长距离输送、暖通空调循环、浴室冷热水循环及设备配套。工作温度：T ≤ 80°C​​。

2.ISWR/ISWRD卧式热水泵​​：

广泛应用于能源、冶金、化工、轻纺、造纸、宾馆、浴池等锅炉及城市供暖系统的热水循环增压。使用温度：T≤120℃。

3.ISWH卧式化工泵​​：

用于输送非固体、腐蚀性、粘度类似于水的液体。适用于石油、化工、冶金、电力、造纸、食品/制药和合成纤维等行业。工作温度：-20°C 至 +120°C。

4. ISWB卧式管道油泵：

输送汽油、煤油、柴油等易燃易爆液体。工作温度：+20℃～+120℃​​。

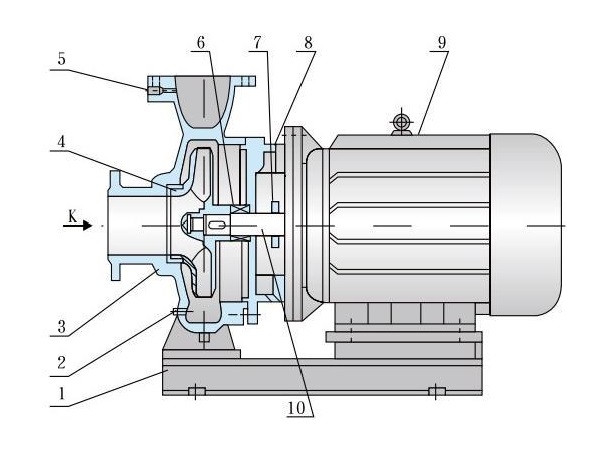

参见图表​：
该机组由泵、电机、底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件。该机组为单级、单吸、卧式离心泵，泵体与泵盖在叶轮后部剖分（后半设计）。

大多数泵的叶轮前后两侧均设有密封环，后盖上设有平衡孔，以抵消转子上的轴向推力。
一个。流动设计​​：轴向水平入口，垂直向上出口。
​​b.轴配置​​：泵与电机同轴。电机轴伸采用双列角接触球轴承​​，部分平衡残余轴向力。
c.安装​​：直接耦合，无需对准；与​​IG 型隔振器​​共用底座，以减少振动。
