全塑防腐耐磨电动离心泵——叶轮、壳体等部件采用优质塑料。该泵具有优异的耐磨性,能够输送含有固体颗粒的介质。它对各种化学品具有优异的耐腐蚀性。叶轮设计精良,运行高效,噪音低,振动小,适用于多种行业。
货号 :
THNP颜色 :
Customized包裹 :
Customized材料 :
Engneering plastic工作温度 :
UHMWPE ≤ 100 ℃; Fluoroplastics ≤ 150 ℃工作压力 :
1.6 MPa全塑防腐耐磨电动离心泵
THNP全塑防腐耐磨离心泵是我公司针对有色冶炼行业精心设计的新型低转速渣浆泵,采用超高分子量聚乙烯工程塑料制成,不仅具有优异的耐腐蚀性能,而且耐磨性能优良,抗冲击性能优异,适用范围广,尤其适用于含固量高的腐蚀性介质。
产品优势
1、该泵为参照JB/T8688-2013标准并结合非金属泵工艺设计制造的夹板式低速渣浆泵,具有耐腐蚀、耐磨损、机械强度高、高效节能等优点;
2、泵壳、泵盖内嵌有内承压金属支撑框架,克服了整体塑料泵体因压缩变形、冷缩变形而造成力学性能不稳定的缺点;
3、泵的密封得到改进。通过对动力密封结构的改进,使密封的使用寿命比常规动力密封更长,在同等工况下可配置Api682标准的密封布置和冲洗方案。
产品应用
特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶金中输送各种酸、腐蚀性矿浆、电解液、污水等介质。
材料清单
部分 | 材料 | 部分 | 材料 | 部分 | 材料 |
①泵壳 | 工程塑料 | ⑧动圈 | 碳化硅/硬质合金 | ⑮后轴承压盖 | HT200 |
②叶轮 | 工程塑料 | ⑨支架 | HT200 | ⑯泵联轴器 | 45# |
③垫片 | PTFE/氟橡胶 | ⑩前轴承压盖 | HT200 | ⑰横膈膜 | 304 |
④泵盖 | HT200/工程塑料 | ⑪前轴承 | 滚动轴承 | ⑱电耦合 | 45# |
⑤静环 | 碳化硅/硬质合金 | ⑫轴承箱 | HT200 | ⑲盾牌 | 304 |
⑥轴套 | 碳化硅 | ⑬泵轴 | 2Cr13/3Cr13 | ⑳电动机 | 定制 |
⑦密封压盖 | 304/316/316L | ⑭后轴承 | 滚动轴承 | ㉑底板 | HT200 |

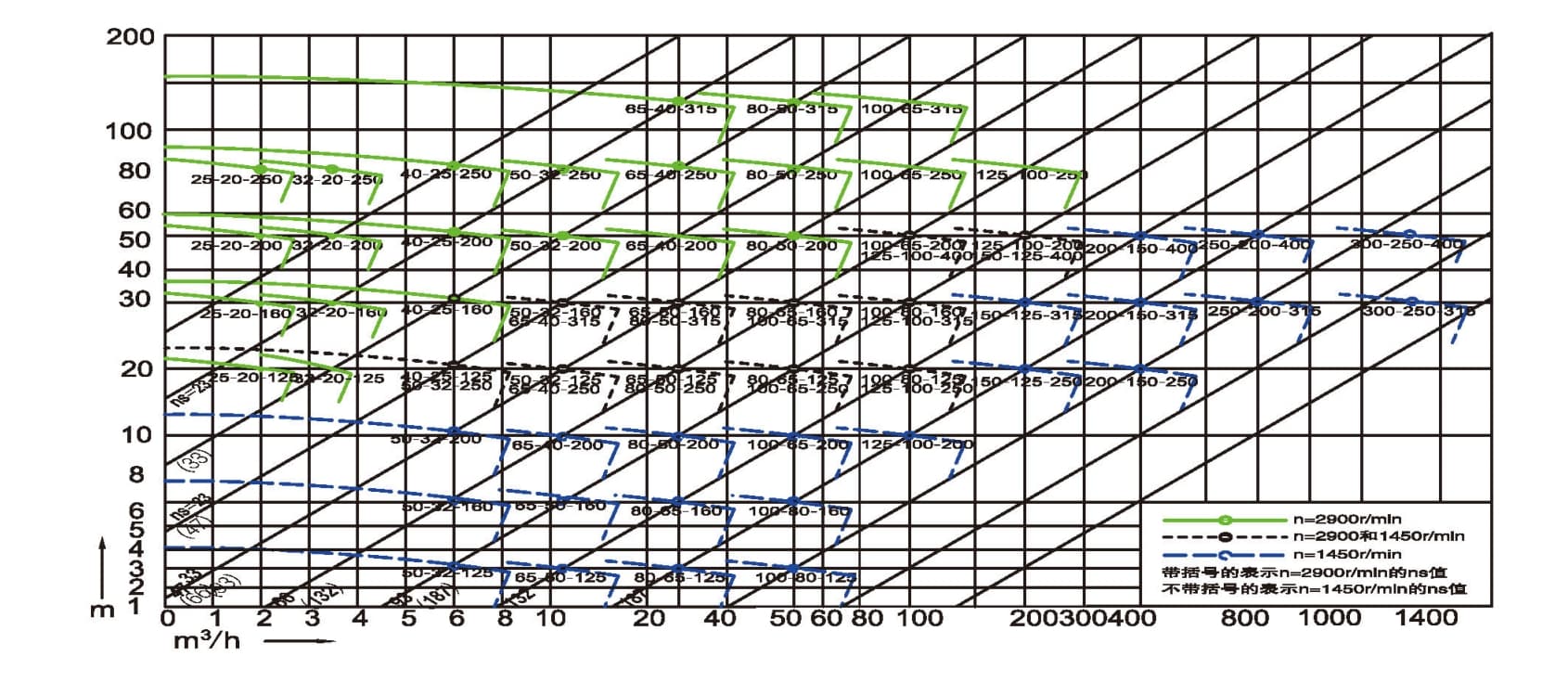

性能范围
设计压力:1.6Mpa; 直径:25~300毫米; 流动:0.75~1550立方米/小时; 头:4.6~125米; 力量: 0.75~280千瓦
适用温度:
①UHMWPE≤100℃;
②氟塑料≤150℃。
