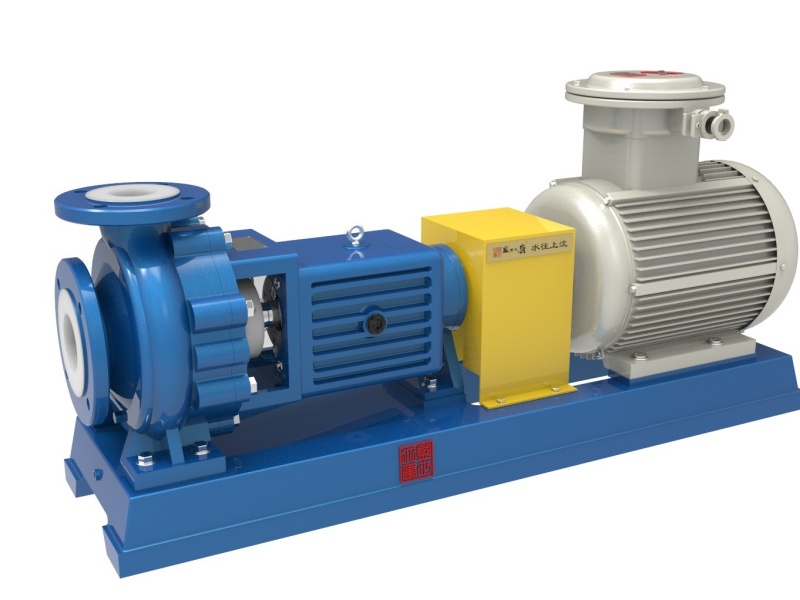

THF氟塑料衬氟化工离心泵采用氟塑料衬里,具有优异的耐腐蚀性能。高品质材料确保经久耐用。高效的离心作用可实现稳定的流体输送,适用于各种化工工艺。
货号 :
THF订单(最小起订量) :
1颜色 :
Customzied包裹 :
Customzied材料 :
Fluoroplastic alloy/Steel工作温度 :
-20 to 120 ℃工作压力 :
1.6 MPa氟塑料衬氟化工离心泵
THF氟塑料衬氟化工离心泵第三代改进产品,按国际标准结合非金属泵的工艺设计设计制造,适用于长期输送任意浓度的各种强酸、碱、盐、强氧化剂等腐蚀性介质,其壳体采用金属内衬,过流部件全部采用塑料合金制造。
产品优势
1.THF衬氟离心泵是按照国际标准并结合非金属泵工艺设计制造的,具有耐腐蚀、耐高温、不老化、机械强度高、高效节能等优点。
2、轴封采用先进的外置波纹管机械密封,机械密封无需拆卸即可调整。研磨密封面可选用碳化硅、无压烧结碳化硅、陶瓷、四氟化碳、硬质合金等材质,以满足输送各种介质的要求,保证机械密封的使用寿命。
产品应用
氟塑料衬氟化工离心泵广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗等生产过程输送腐蚀性液体。
材料清单
部分 | 材料 | 部分 | 材料 | 部分 | 材料 |
①泵体 | HT200/氟合金内衬 | ⑧轴 | 304/316/316L | ⑮后轴承压盖 | HT200 |
②叶轮 | 氟塑料合金 | ⑨支架 | HT200 | ⑯泵联轴器 | 45# |
③垫片 | 氟橡胶 | ⑩前轴承压盖 | HT200 | ⑰ 横膈膜 | 304 |
④泵盖 | HT200/氟合金内衬 | ⑪ 前承 | 滚动轴承 | ⑱电耦合器 | 45# |
⑤静环 | 碳化硅/硬质合金 | ⑫ 轴承箱 | HT200 | ⑲盾牌 | 304 |
⑥密封压盖 | 304/316/316L | ⑬ 后轴承 | 滚动轴承 | ⑳电机 | 根据客户要求 |
⑦动圈 | 碳化硅/硬质合金 | ⑭拉杆 | 45# | ㉑板 | HT200 |

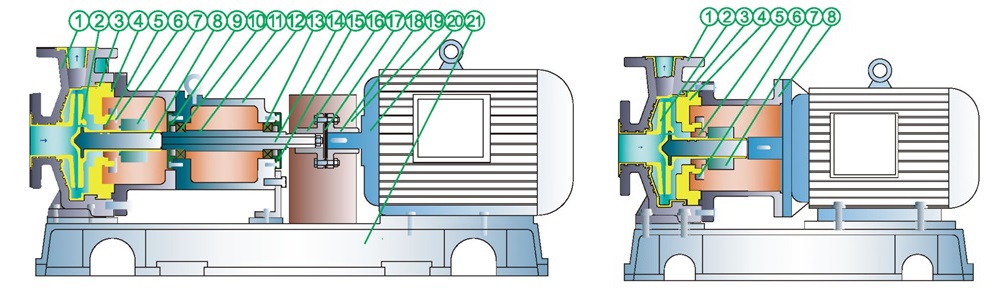

结构图
性能数据
模型 | 额定功率 | 额定流量 | 额定扬程 | 电压 | 泵体材质 | 入口尺寸 |
25-20-125 | 1 | 2.5 | 20 | 380伏 | F46 | 25*20 |
25-20-160 | 2.2 | 2.5 | 32 | 380伏 | F46 | 25*20 |
25-20-200 | 4 | 2.5 | 50 | 380伏 | F46 | 25*20 |
25-20-250 | 11 | 2.5 | 80 | 380伏 | F46 | 25*20 |
32-20-125 | 1.5 | 3.2 | 20 | 380伏 | F46 | 32*20 |
32-20-160 | 2.2 | 3.2 | 32 | 380伏 | F46 | 32*20 |
32-20-200 | 4 | 3.2 | 50 | 380伏 | F46 | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380伏 | F46 | 32*20 |
40-25-125 | 1.5 | 6.3 | 20 | 380伏 | F46 | 40*25 |
40-25-160 | 2.2 | 6.3 | 32 | 380伏 | F46 | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380伏 | F46 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380伏 | F46 | 40*25 |
40-25-315 | 6.3 | 125 | 380伏 | F46 | 40*25 | |
50-32-125 | 2.2 | 12.5 | 20 | 380伏 | F46 | 50*32 |
50-32-160 | 0.55 | 12.5 | 32 | 380伏 | F46 | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380伏 | F46 | 50*32 |
50-32-250 | 11 | 12.5 | 80 | 380伏 | F46 | 50*32 |
50-32-315 | 12.5 | 125 | 380伏 | F46 | 50*32 | |
65-50-125 | 3 | 25 | 20 | 380伏 | F46 | 65*50 |
65-50-160 | 5.5 | 25 | 32 | 380伏 | F46 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380伏 | F46 | 65*50 |
65-40-250 | 18.5 | 25 | 80 | 380伏 | F46 | 65*50 |
65-40-315 | 30 | 25 | 125 | 380伏 | F46 | 80*65 |
80-65-125 | 5.5 | 50 | 20 | 380伏 | F46 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380伏 | F46 | 80*65 |
80-50-200 | 15 | 50 | 50 | 380伏 | F46 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380伏 | F46 | 80*50 |
80-50-315 | 45 | 50 | 125 | 380伏 | F46 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380伏 | F46 | 100*80 |
100-80-160 | 15 | 100 | 32 | 380伏 | F46 | 100*65 |
100-65-200 | 30 | 100 | 50 | 380伏 | F46 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380伏 | F46 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380伏 | F46 | 100*65 |
125-80-160 | 55 | 160 | 32 | 380伏 | F46 | 125*80 |
125-100-200 | 55 | 200 | 50 | 380伏 | F46 | 125*100 |
125-100-250 | 75 | 200 | 80 | 380伏 | F46 | 125*100 |
125-100-315 | 18.5 | 200 | 125 | 380伏 | F46 | 125*100 |
125-100-400 | 37 | 200 | 50 | 380伏 | F46 | 125*100 |
150-125-250 | 22 | 200 | 20 | 380伏 | F46 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380伏 | F46 | 150*125 |
150-125-400 | 75 | 200 | 50 | 380伏 | F46 | 150*125 |
200-150-250 | 45 | 400 | 20 | 380伏 | F46 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380伏 | F46 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380伏 | F46 | 200*150 |
250-200-250 | 160 | 800 | 50 | 380伏 | F46 | 250*200 |
250-200-315 | 110 | 800 | 32 | 380伏 | F46 | 250*200 |

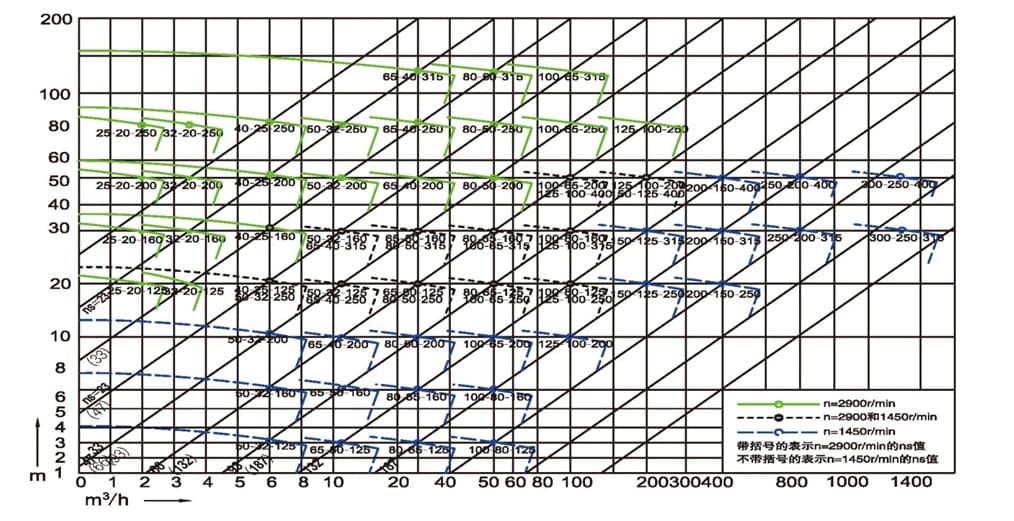

性能范围
设计压力: 1.6兆帕,
流速: 0.75~1550立方米/小时,
头: 3~125米,
力量: 1.1~400千瓦。
适用温度: -20~120℃,采用新材料耐温可达180℃。
