防腐化工离心泵是化工行业用于输送、排放、进料和润滑各种化学品的一种泵。它基于离心力的原理运行,叶轮旋转将液体向外抛出,产生压力差,使液体从入口流向出口。
货号 :
THJ颜色 :
Customized包裹 :
Customized材料 :
Steel/SIC工作温度 :
-20 to 200℃/The temperature of the transportable medium is 300 ℃工作压力 :

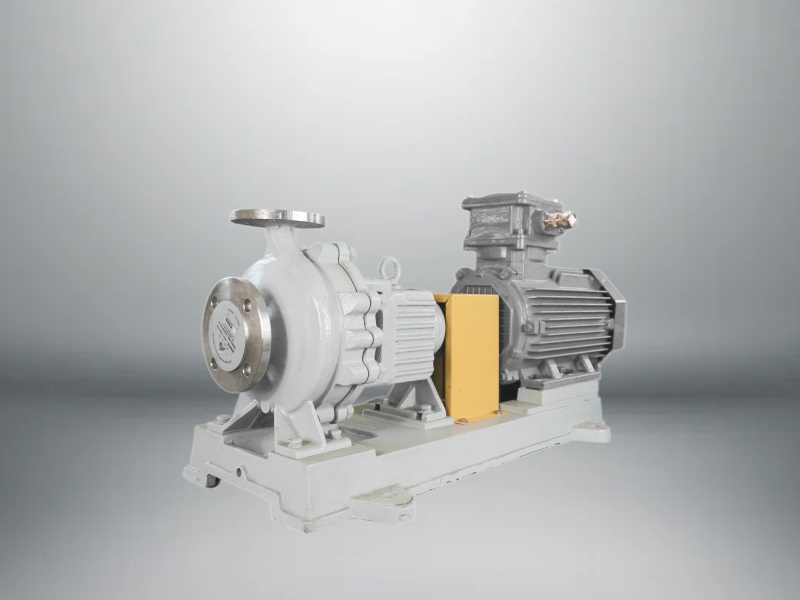

1.6 MPa耐腐蚀化工流程离心泵
THJ化工流程离心(碱)泵为单级单吸悬臂式离心泵,是在原泵基础上进行升级创新,是替代IH、TI系列的新型标准化工流程泵。该泵为单级单吸悬臂式结构,设计中采用先进的水力模型,效率高,比IH泵节能5%,属节能产品。
产品优势
1、泵体、泵盖、叶轮等过流部件采用优质不锈钢,经新工艺精密铸造而成,无杂质、气孔、砂眼。可选用2205双相不锈钢等优质合金耐磨材料;
2、轴封为自主研发的179系列静态耐腐耐磨机械密封,可选用单端面、双端面机械密封、集装式、填料动密封,研磨密封面材料可采用硬质合金、碳化硅等材料;
3、耐腐蚀、耐磨设计,可输送含有浆体、晶体、悬浮物颗粒小于3mm,含固量小于10%的液体。
产品应用
耐腐蚀化工流程离心泵广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电等生产过程中输送腐蚀性液体。
材料清单
部分 | 材料 | 部分 | 材料 | 部分 | 材料 |
①泵壳 | 304/316/316L | ⑧泵轴 | 2Cr13/3Cr13 | ⑮ 泵联轴器 | 45# |
②叶轮 | 304/316/316L | ⑨支架 | HT200 | ⑯ 隔膜 | 304 |
③静环 | 碳化硅/硬质合金 | ⑩轴承前盖 | HT200 | ⑰ 电动联轴器 | 45# |
④泵盖 | 304/316/316L | ⑪ 前轴承 | 细胞因子15 | ⑱ 盾牌 | 热轧板/铝 |
⑤垫片 | 聚四氟乙烯 | ⑫ 轴承箱 | HT200 | ⑲ 电机 | 根据客户要求 |
⑥旋转环 | 碳化硅/硬质合金 | ⑬ 后轴承 | 细胞因子15 | ⑳ 盘子 | HT200 |
⑦腺体 | 304/316/316L | ⑭ 轴承后压盖 | HT200 |

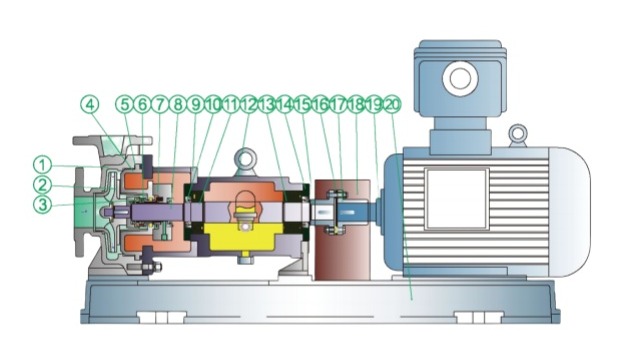

结构图
性能数据
类型 | 额定功率 | 额定流量 | 额定扬程 | 电压 | 泵壳材质 | 吸 |
25-20-125 | 1.1 | 2.5 | 20 | 380伏 | 304/316L | 25-20 |
25-20-160 | 2.2 | 2.5 | 32 | 380伏 | 304/316L | 25-20 |
25-20-200 | 4 | 2.5 | 50 | 380伏 | 304/316L | 25-20 |
25-20-250 | 1.5 | 2.5 | 80 | 380伏 | 304/316L | 32-20 |
32-20-125 | 1.5 | 3.2 | 20 | 380伏 | 304/316L | 32-20 |
32-20-160 | 2.2 | 3.2 | 32 | 380伏 | 304/316L | 32-20 |
32-20-200 | 4 | 3.2 | 50 | 380伏 | 304/316L | 32-20 |
32-20-250 | 7.5 | 3.2 | 80 | 380伏 | 304/316L | 32-20 |
40-25-125 | 1.5 | 6.3 | 20 | 380伏 | 304/316L | 40-25 |
40-25-160 | 3 | 6.3 | 32 | 380伏 | 304/316L | 40-25 |
40-25-200 | 5.5 | 6.3 | 50 | 380伏 | 304/316L | 40-25 |
40-25-250 | 11 | 6.3 | 80 | 380伏 | 304/316L | 40-25 |
50-32-125 | 2.2 | 12.5 | 20 | 380伏 | 304/316L | 50-32 |
50-32-160 | 4 | 12.5 | 32 | 380伏 | 304/316L | 50-32 |
50-32-200 | 7.5 | 12.5 | 50 | 380伏 | 304/316L | 50-32 |
50-32-250 | 11 | 12.5 | 80 | 380伏 | 304/316L | 50-32 |
65-50-125 | 3 | 25 | 20 | 380伏 | 304/316L | 65-50 |
65-50-160 | 5.5 | 25 | 32 | 380伏 | 304/316L | 65-50 |
65-40-200 | 11 | 25 | 50 | 380伏 | 304/316L | 65-40 |
65-40-250 | 18.5 | 25 | 80 | 380伏 | 304/316L | 65-40 |
65-40-315 | 30 | 25 | 125 | 380伏 | 304/316L | 65-40 |
80-65-125 | 5.5 | 50 | 20 | 380伏 | 304/316L | 80-65 |
80-65-160 | 11 | 50 | 32 | 380伏 | 304/316L | 80-65 |
80-50-200 | 15 | 50 | 50 | 380伏 | 304/316L | 80-50 |
80-50-250 | 30 | 50 | 80 | 380伏 | 304/316L | 80-50 |
80-50-315 | 45 | 50 | 125 | 380伏 | 304/316L | 80-50 |
100-80-125 | 11 | 100 | 20 | 380伏 | 304/316L | 100-80 |
100-80-160 | 18.5 | 100 | 32 | 380伏 | 304/316L | 100-80 |
100-65-200 | 30 | 100 | 50 | 380伏 | 304/316L | 100-65 |
100-65-250 | 45 | 100 | 80 | 380伏 | 304/316L | 100-65 |
100-65-315 | 75 | 100 | 125 | 380伏 | 304/316L | 100-65 |
125-80-160 | 30 | 160 | 32 | 380伏 | 304/316L | 125-80 |
125-100-200 | 55 | 200 | 50 | 380伏 | 304/316L | 125-100 |
125-100-250 | 75 | 200 | 80 | 380伏 | 304/316L | 125-100 |
125-100-315 | 22 | 200 | 125 | 380伏 | 304/316L | 125-100 |
125-100-400 | 30 | 200 | 50 | 380伏 | 304/316L | 125-100 |
150-125-250 | 18.5 | 200 | 20 | 380伏 | 304/316L | 150-125 |
150-125-315 | 30 | 200 | 32 | 380伏 | 304/316L | 150-125 |
150-125-400 | 45 | 200 | 50 | 380伏 | 304/316L | 150-125 |
200-150-250 | 37 | 400 | 20 | 380伏 | 304/316L | 200-150 |
200-150-315 | 45 | 400 | 32 | 380伏 | 304/316L | 200-150 |
200-150-400 | 75 | 400 | 50 | 380伏 | 304/316L | 200-150 |
250-200-250 | 55 | 800 | 50 | 380伏 | 304/316L | 250-200 |
250-200-315 | 110 | 800 | 80 | 380伏 | 304/316L | 250-200 |
250-200-400 | 160 | 800 | 50 | 380伏 | 304/316L | 250-200 |
300-250-315 | 160 | 1400 | 32 | 380伏 | 304/316L | 300-250 |
300-250-400 | 200 | 1400 | 50 | 380伏 | 304/316L | 300-250 |
性能范围
设计压力: 1.6MPa,流量:0.75~1550m³/h,扬程:3~125m,功率:1.1~400KW
适用温度: -20~200℃;双端面密封冷却装置,可输送介质温度300℃。
