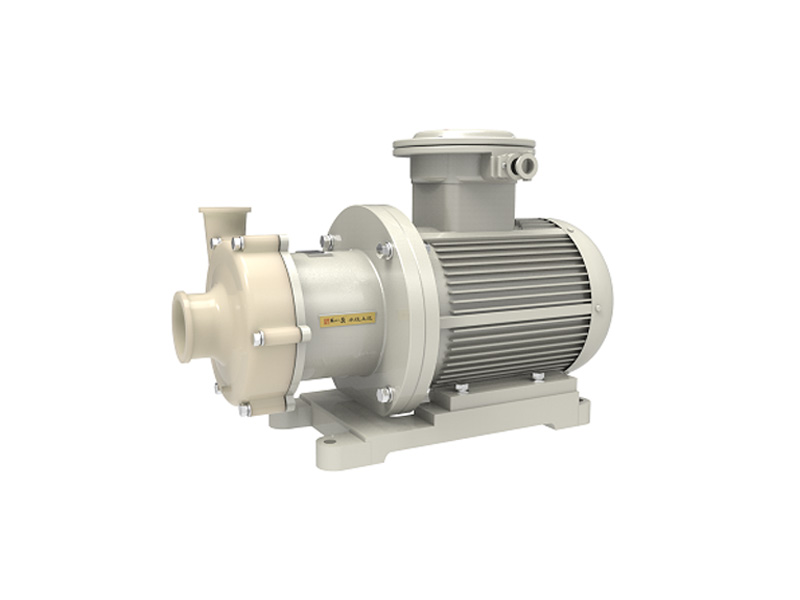

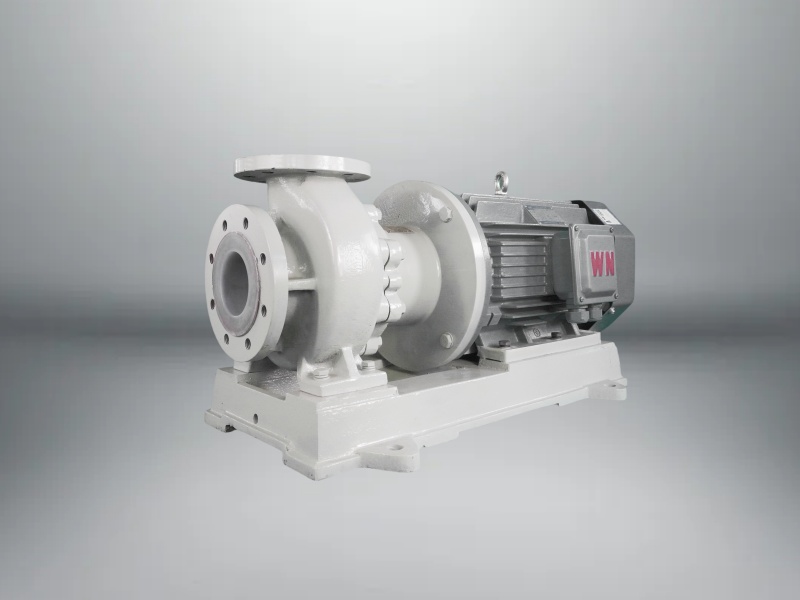

无泄漏衬氟磁力驱动泵

No Leakage Lining Fluorine Magnetic Drive Pump
Fluorine Lined Magnetic Pump
Corrosion Resistant Centrifugal Pump

无泄漏衬氟磁力驱动泵

TCSF 无泄漏衬氟磁力驱动泵是一款卓越的设备。它采用氟内衬，具有优异的耐腐蚀性能。磁力驱动机制确保无泄漏运行，使其成为化工和工业应用中流体输送的理想选择。

  • 货号 :

    TCSF

  • 订单（最小起订量） :

    1

  • 支付 :

    Alipay westernunion Paypal T/T L/C

  • 产品产地 :

    China

  • 颜色 :

    Customized

  • 装运港口 :

    shanghai shenzhen guangzhou

  • 交货时间 :

    please contact 504893184@qq.com or CP +8613696510409

  • 包裹 :

    Customized

  • 材料 :

    Fluoroplastic

  • 工作温度 :

    -20 to 120 ℃，Any concentration of acid-base medium

  • 工作压力 :

    1.6 MPa
立即咨询

无泄漏衬氟磁力驱动泵



TCSF系列定轴无泄漏衬氟磁力驱动泵是在传统磁力泵的基础上进行改进优化，改变了传统磁力泵结构中磁转子通过泵轴带动叶轮旋转的结构，改为磁转子直接带动叶轮旋转，轴固定不旋转，轴仅作为支撑



产品优势

1、提高了泵的传动效率和稳定性，减少了内部零件；
2、通用化程度更高，泵的磁力传动部分按功率配置；
3、优化磁路设计，使泵的制造成本更低，占地面积更小。



产品应用

无泄漏衬氟磁力驱动泵广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗等行业。



材料清单

部分 材料 部分 材料 部分 材料
① 泵体 HT200/F46/PFA ⑥ 加强套 窥视 ⑪ 支架 HT200/ZG
② 泵体口环 填充PTFE/碳化硅 ⑦ 密封圈 氟橡胶/特氟龙 ⑫ 底座 HT200/槽钢
③ 泵轴 碳化硅/无压 ⑧ 轴套 碳化硅/无压 ⑬ 电机 根据客户要求
④ 叶轮组件 45# F46/PFA/永磁体 ⑨ 间隔轴承 碳化硅/无压
⑤ 隔离套 F46/聚四氟乙烯 ⑩ 外转子组件 HT250/永磁

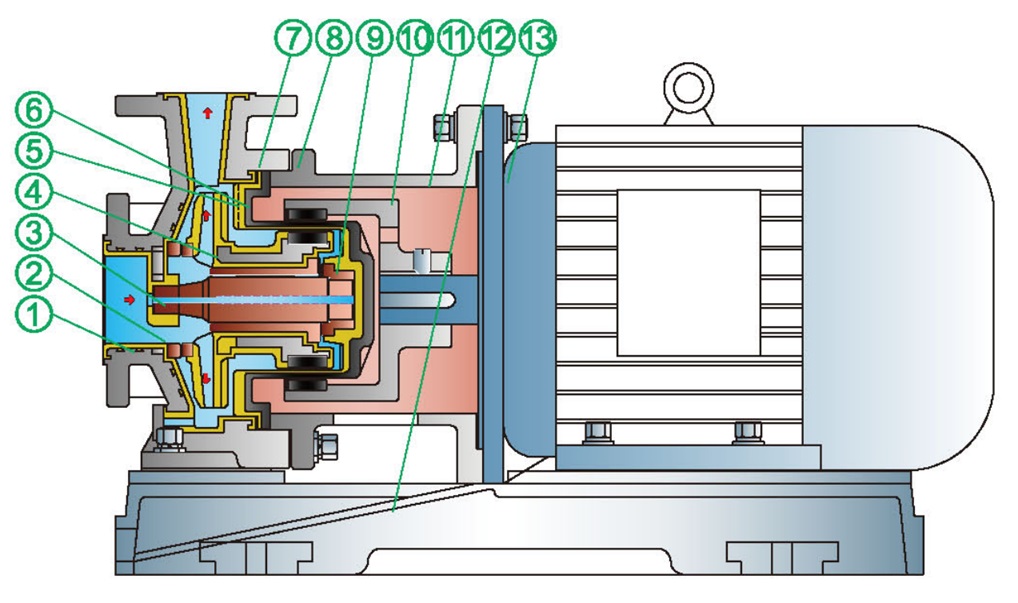

结构图



性能数据

类型 额定功率 额定流量 额定扬程 电压 泵壳材质 吸
32-20-115F   3.2   380伏 F4/F46/F50 32*20
40-25-120华氏度   6.3   380伏 F4/F46/F50 40*25
40-40-120华氏度   6.3   380伏 F4/F46/F50 40*40
50-32-120华氏度   12.5   380伏 F4/F46/F50 50*32
25-20-125 1.1 2.5 20 380伏 F4/F46/F50 25*20
25-20-160 2.2 2.5 32 380伏 F4/F46/F50 25*20
25-20-200 4 2.5 50 380伏 F4/F46/F50 25*20
25-20-250 7.5 2.5 80 380伏 F4/F46/F50 25*20
32-20-125 1.1 3.2 20 380伏 F4/F46/F50 32*20
32-20-160 3 3.2 32 380伏 F4/F46/F50 32*20
32-20-200 4 3.2 50 380伏 F4/F46/F50 32*20
32-20-250 7.5 3.2 80 380伏 F4/F46/F50 32*20
40-25-125 2.2 6.3 20 380伏 F4/F46/F50 40*25
40-25-160 3 6.3 32 380伏 F4/F46/F50 40*25
40-25-200 5.5 6.3 50 380伏 F4/F46/F50 40*25
40-25-250 11 6.3 80 380伏 F4/F46/F50 40*25
40-25-315   6.3 125 380伏 F4/F46/F50 40*25
50-32-125 3 12.5 20 380伏 F4/F46/F50 50*32
50-32-160 4 12.5 32 380伏 F4/F46/F50 50*32
50-32-200 7.5 12.5 50 380伏 F4/F46/F50 50*32
50-32-250 11 12.5 80 380伏 F4/F46/F50 50*32
50-32-315   12.5 125 380伏 F4/F46/F50 50*32
65-50-125 4 25 20 380伏 F4/F46/F50 65*50
65-50-160 5.5 25 32 380伏 F4/F46/F50 65*50
65-40-200 11 25 50 380伏 F4/F46/F50 65*40
65-40-250 18.5 25 80 380伏 F4/F46/F50 65*40
65-40-315 37 25 125 380伏 F4/F46/F50 65*40
80-65-125 7.5 50 20 380伏 F4/F46/F50 80*65
80-65-160 11 50 32 380伏 F4/F46/F50 80*65
80-50-200 15 50 50 380伏 F4/F46/F50 80*50
80-50-250 30 50 80 380伏 F4/F46/F50 80*50
80-50-315 45 50 125 380伏 F4/F46/F50 80*50
100-80-125 11 100 20 380伏 F4/F46/F50 100*80
100-80-160 18.5 100 32 380伏 F4/F46/F50 100*80
100-65-200 30 100 50 380伏 F4/F46/F50 100*65
100-65-250 45 100 80 380伏 F4/F46/F50 100*65
100-65-315 75 100 125 380伏 F4/F46/F50 100*65
125-80-160 30 160 32 380伏 F4/F46/F50 125*80
125-100-200 55 200 50 380伏 F4/F46/F50 125*100
125-100-250 75 200 80 380伏 F4/F46/F50 125*100
125-100-315 22 100 125 380伏 F4/F46/F50 125*100
125-100-400 37 100 50 380伏 F4/F46/F50 125*100
150-125-250 22 200 20 380伏 F4/F46/F50 150*125
150-125-315 45 200 32 380伏 F4/F46/F50 150*125
150-125-400 55 200 50 380伏 F4/F46/F50 150*125
200-150-250 55 400 20 380伏 F4/F46/F50 200*150
200-150-315 75 400 32 380伏 F4/F46/F50 200*150
200-150-400 110 400 50 380伏 F4/F46/F50 200*150



性能范围

设计压力： 1.6MPa，流量：0.75~460m³/h，扬程：5~125m，功率：0.55~110KW。

适用温度： -20~120℃、任意浓度的酸碱介质。
