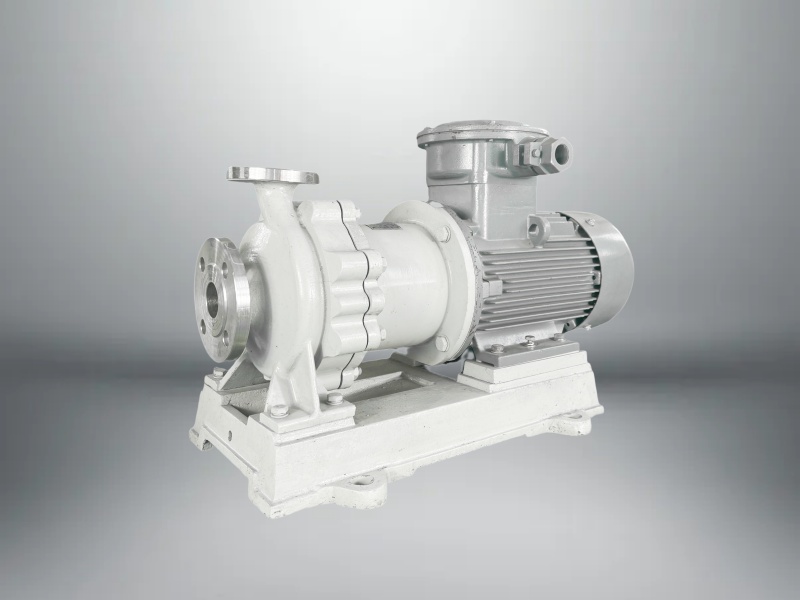

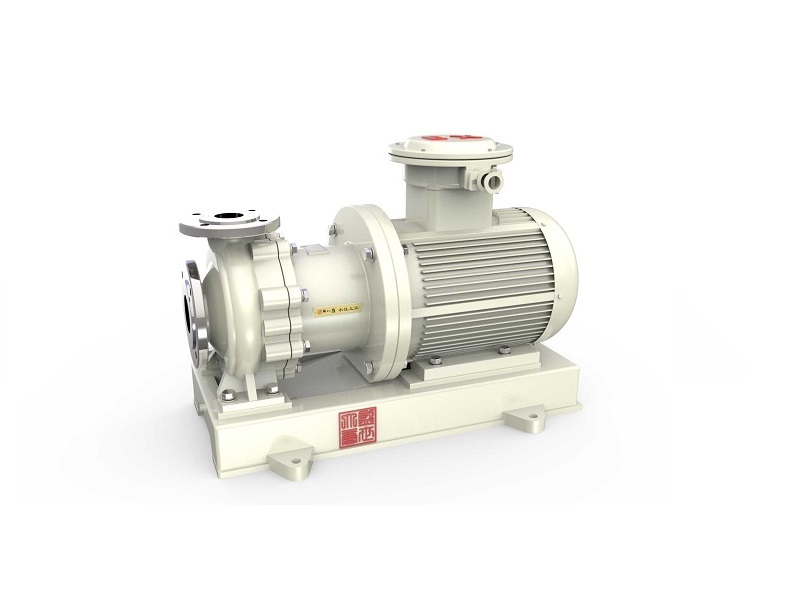

TC无泄漏磁力驱动泵属于新一代离心泵。它由泵、磁力执行器和电机组成。扭矩通过磁力传递，从而防止泄漏。该泵耐腐蚀，适用于化工、制药等各种行业。
货号 :
TC订单（最小起订量） :
1颜色 :
Customzied包裹 :
Customzied材料 :
Steel工作温度 :
-60 to 300 ℃工作压力 :
1.6 to 6.3 MPa无泄漏耐腐蚀磁力驱动化工泵
无泄漏耐腐蚀磁力驱动化工泵是利用现代磁力学原理，依据GB/T25140-2010《无轴旋转动力泵（II类）技术条件》（等效采用ISO 15783-2002《无轴旋转动力泵（II类）技术规范》）并参考API 685-2000《石油、重化工及天然气工业用无密封离心泵》标准而设计的一种新型泵，利用永磁体的磁力驱动，实现扭矩的非接触式传递，由于介质封闭在静态隔离套内，达到了无泄漏泵送介质的目的，彻底解决了机械驱动泵的轴封泄漏问题。
产品优势
1、磁铁采用铁氧体磁铁，钕铁硼，磁性好，耐高温，不退磁；
2、轴套、滑动轴承采用高耐磨碳化硅、石墨、四氟等材料，并设有润滑槽，有效保证泵的使用寿命。
产品应用
无泄漏耐腐蚀磁力驱动化工泵广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解等生产过程中输送腐蚀性液体。
材料清单
| 部分 | 材料 | 部分 | 材料 | 部分 | 材料 |
| ①泵体 | 304/316/316L | ⑥推力环 | 硬质合金 | ⑪背螺母 | 304/316/316L |
| ②叶轮螺母 | 304/316/316L | ⑦泵盖 | 304/316/316L | ⑫出磁铁 | 永磁体/HT200 |
| ③叶轮 | 304/316/316L | ⑧垫片 | 聚四氟乙烯 | ⑬连接 | HT200 |
| ④主轴 | 304/316/316L | ⑨隔离套 | 304/316/316L | ⑭电机 | 根据客户要求 |
| ⑤轴套 | 石墨/碳化硅 | ⑩内磁 | 永磁/304/316/316L | ⑮底板 | HT200 |

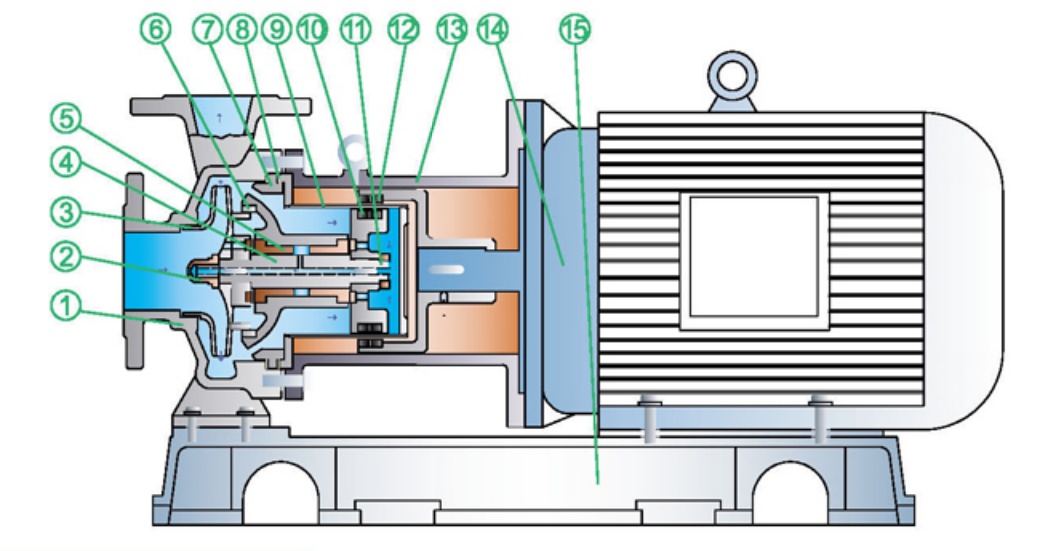

结构图
性能数据
| 类型 | 额定功率 | 额定流量 | 额定扬程 | 电压 | 泵壳材质 | 吸 |
| 25-20-125 | 2.2 | 2.5 | 20 | 380伏 | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2.5 | 32 | 380伏 | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380伏 | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380伏 | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380伏 | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380伏 | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380伏 | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380伏 | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380伏 | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380伏 | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380伏 | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380伏 | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12.5 | 20 | 380伏 | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380伏 | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380伏 | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380伏 | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380伏 | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380伏 | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380伏 | 304/316/316L | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380伏 | 304/316/316L | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380伏 | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380伏 | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380伏 | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380伏 | 304/316/316L | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380伏 | 304/316/316L | 100*80 |

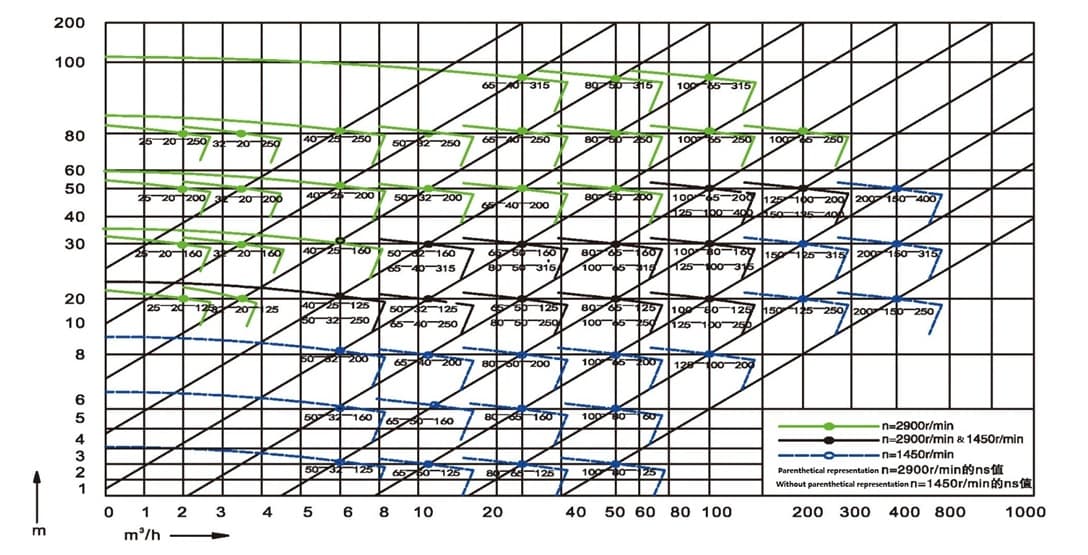

性能范围
设计压力： 1.6～6.3MPa，流量：0.75～460m³/h，扬程：5～125m，功率：0.55～110KW
适用温度： -60～300℃，采用新型材料，耐温可达450℃。
